一、项目介绍

      建立风机在线监测及设备保护实验系统,要求能够实时监测风机的振动、温度、进出口压力、轴功率等参数,模拟工业现场,用于研究风机运行振动特性等。




二、监测内容
实时采集参数,能够联动报警、停机,并能够绘制常规振动图谱:
    (1)风机输入端转速;
    (2)传动箱振动;
    (3)电机输出端垂直、水平振动;
    (4)油温;
    (5)传动轴扭矩;
    (6)进风口气压、流量;
    (7)大气压力;
    (8)室内温湿度;
三、方案拓扑图

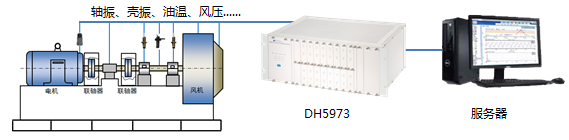

    (1)系统框图




    (2)测点布置图




注:A——电机输出端垂直、水平(IEPE加速度传感器)
B——传动轴扭矩(扭矩传感器)
C1——风机输入端45°、135°(电涡流位移传感器)
C2——风机输入端温度(Pt100温度传感器)
D——传动轴转速(光电转速传感器)
E1——风机输出端45°、135°(电涡流位移传感器)
E2——风机输入端温度(Pt100温度传感器)
F/G——风机进/出口压力(差压传感器)
四、主要功能
      (1)通过对设备运行数据的收集,对设备状态进行综合评价,用绿色(良好)、黄色(可用)、红色(停机)三色表示设备当前运行状态,涉及振动评价、过程量评价、电气评价、综合信息。
      (2)通过实时振动值测量进行机组保护,一旦两个振动值或者三个振动值(可设置)同时发生报警或危险,立即停止风机,防止发生事故。
      (3)提供完备的报警事件管理,主要是为了避免同一报警项出现多次的情况,采用报警事件对其进行处理,当报警的状态发生变化,才产生报警记录,保证报警事件的唯一性。
      (4)提供报告模板,可以通过简单的操作,手动整合系统采集到的数据,形成报告,并提供报告输出功能。
五、实施效果
      能自动绘制频谱图、阶次图、轴心轨迹图、轴心位置图等图谱,能完成动平衡实验。



华东理工风机在线监测系统
